RBPウォール工法とは

• 切土法面を補強しながら法面上方より切り下げていく逆巻き工法です。
• 勾配の実績は１分～5分が多く、最大の施工法長は20ｍとしています。
• 主な構成部材は、RBPパネル、補強鉄筋、およびPC鋼棒の3部材です。
• RBPパネルを補強鉄筋でカットした地山に固定し、各段毎にPC鋼棒で上下連結します。
• 掘削の無い盛土部においては、下端部より上方への順巻き施工を行います。

RBPウォール工法の特長

急勾配法面による土地の有効利用

• 近接構造物からの離隔の確保が容易となります。
• 地山の切土土量を低減ができます。

ＲＢＰパネルは許容荷重が大きい

• 地山アンカーの補強鉄筋本数を減らせるので、工期の短縮と経済性において優れています。

ＰＣ鋼棒緊張連結によるプレストレス効果

• 順巻き施工も可能
• 地山によっては2段施工が可能(工期短縮)
• 耐震性の向上

RBPパネルの仕様

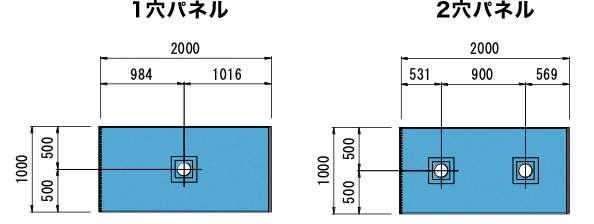

形状・寸法
補強鉄筋の定着数
コンクリートの設計基準強度	σck＝40Ｎ/ｍｍ2
製品重量	1040㎏
設計荷重	127KN
対応できる補強鉄筋	D19 ～ D35
PC鋼棒	φ23　B種1号
PC鋼棒の締付トルク	370　N・ｍ
